油罐防雷设备
高中频雷电流分路器

产品介绍

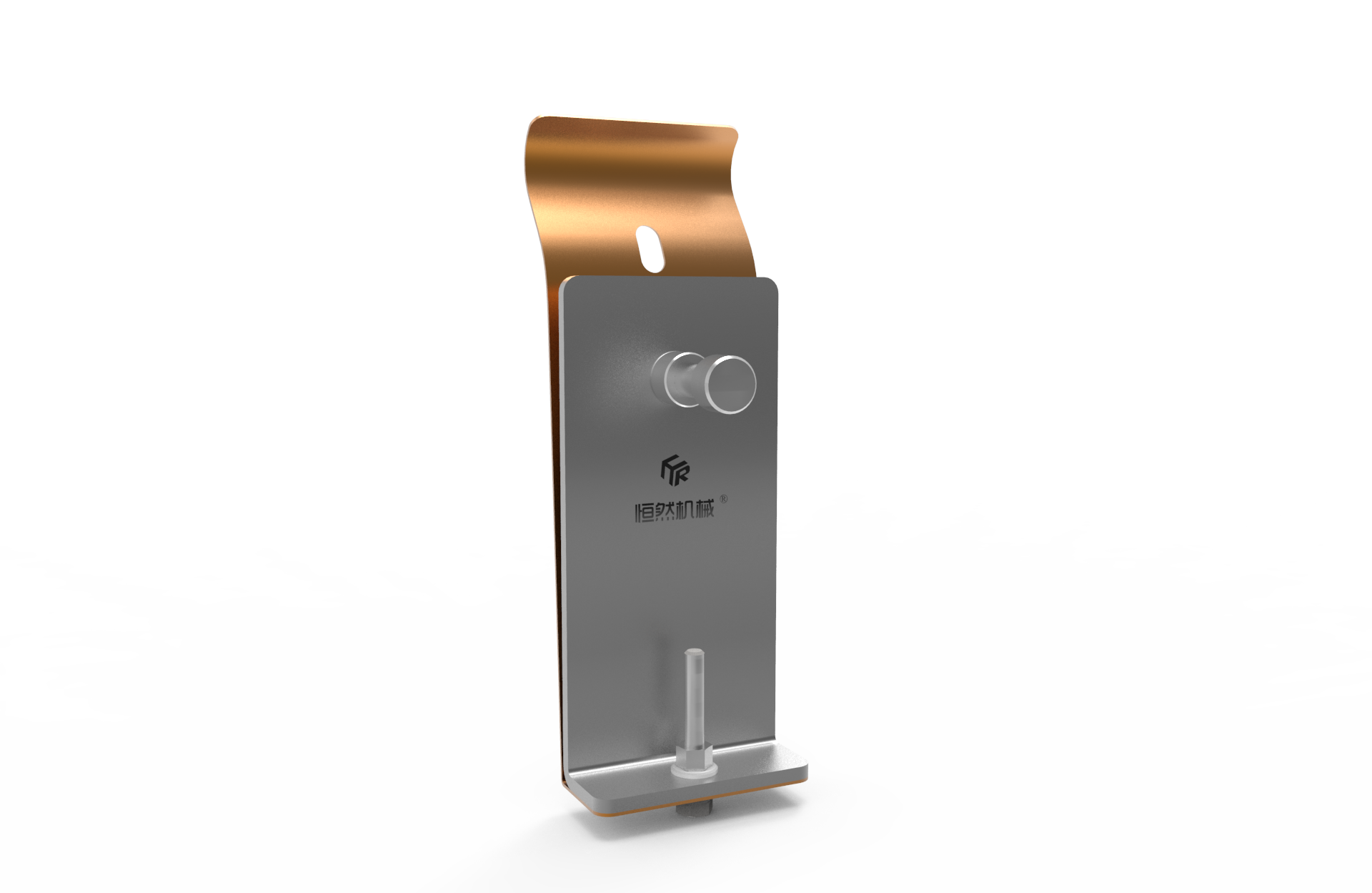

高中频雷电流分路器是外浮顶储罐浮盘的高频、中频雷电流主要泄流装置。安装后可以确保浮盘上的高中频雷电流得到及时释放,同时降低浮盘和罐壁之间的瞬时过电压,保护密封环形间距不会产生电弧,将储罐遭遇雷击起火的可能性降到最低。


产品介绍

高中频雷电流分路器是外浮顶储罐浮盘的高频、中频雷电流主要泄流装置。安装后可以确保浮盘上的高中频雷电流得到及时释放,同时降低浮盘和罐壁之间的瞬时过电压,保护密封环形间距不会产生电弧,将储罐遭遇雷击起火的可能性降到最低。


产品详情

  • 产品概述

    美国API标准中指出无论是正电荷雷电,还是负电荷雷电,所形成的雷电流都包括高频、中频和低频电流波形。而电流的传导遵循近距离、低阻抗原则。高频、中频电流会沿距离最近、阻抗最低的路径进行传输,即直路导通(静电片)高、中频雷电,所以高中频雷电流分路器是外浮顶储罐浮盘的高频、中频雷电流主要泄流装置。安装后可以确保浮盘上的高中频雷电流得到及时释放,同时降低浮盘和罐壁之间的瞬时过电压,保护密封环形间距不会产生电弧,将储罐遭遇雷击起火的可能性降到最低。

    执行标准

    GB50074-2014         《石油库设计规范》

    GB15599-2009         《石油与石油设施雷电安全规范》

    GB/T21714               《雷电防护》

    NFPA780-2011         《雷电保护系统的安装标准》

    API RP 545-2009      《地上易燃液体储罐的雷电防护工业标准》

    Q/SY 08718.1-2019   外浮顶油罐防雷技术规范 第1部分:导则

    Q/SY 08718.2-2019   外浮顶油罐防雷技术规范 第2部分:高中频雷电流分路器

    安全保障

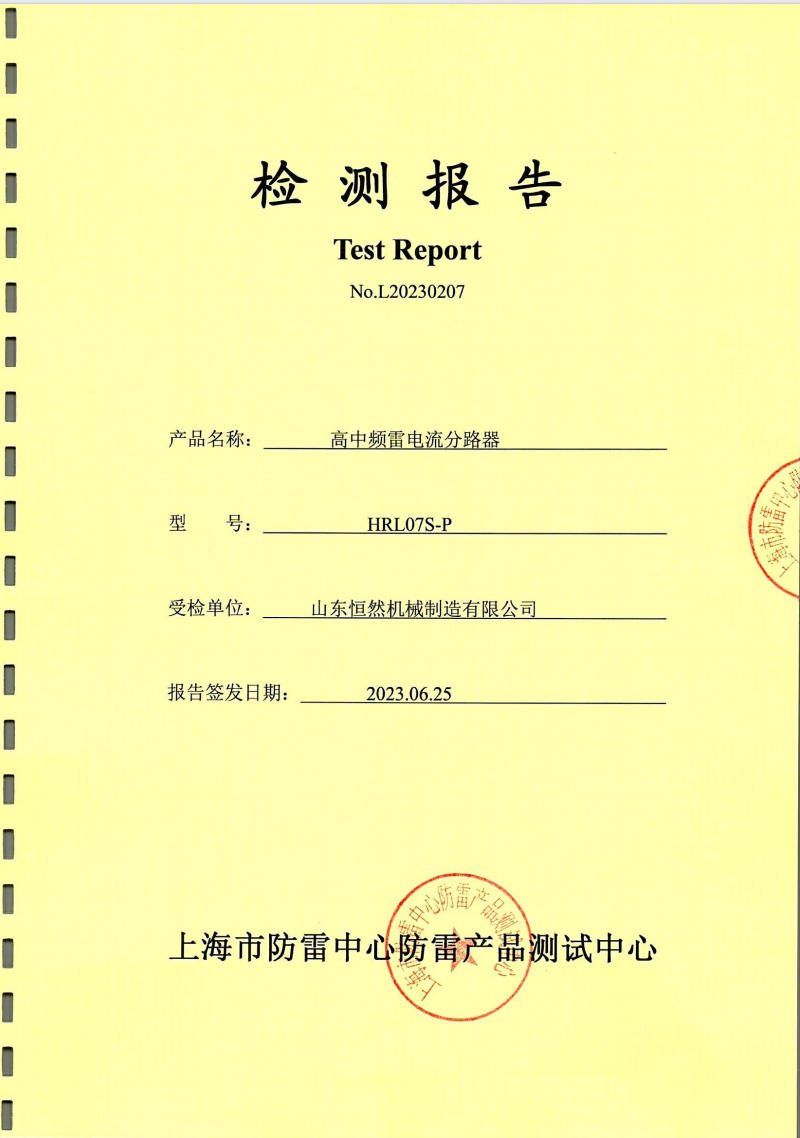

    执行相关标准并通过国家级防雷中心检测。


    安装方式

    高中频雷电流分路器沿储罐浮盘圆周均布安装,安装间距<3m。
